Conectores de la serie M
Estos conectores de la serie se utilizan ampliamente en la industria aeroespacial, militar, automotriz, de energía eléctrica, mecánica, automatización, así como en la industria de servicios eléctricos.
Diseñamos y producimos de acuerdo con los estándares internacionales y militares de EE. UU., nuestros productos pueden sustituir a los conectores europeos, estadounidenses y taiwaneses, con la misma calidad.
El conector circular M12 que producimos
cumple con el estándar internacional IEC61076-2-101 con bloqueo de tornillo M12*1.0.
El grado de impermeabilidad es IP67, protegido contra el polvo y el agua durante la inmersión, resistente a muchos aceites y productos químicos
M12 ofrece muchos conectores de cable diferentes, receptáculos montados en panel, conectores acoplables/instalables en campo y sus
accesorios. Los conectores tienen codificación estándar de la industria A, B, D, X, S, T, K, L, tanto para el sistema de bloqueo por tornillo como para el sistema de bloqueo rápido.
Fuerza de tracción: 10N MAX
Junta tórica: Caucho
Temperatura nominal: -25°C, +85°C
Resistencia a la corrosión: prueba de pulverización de sal, >48h
Tuerca hexagonal: Latón, niquelado

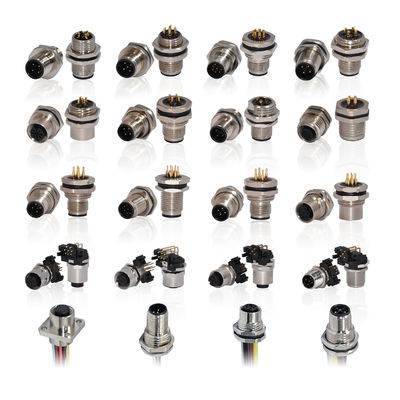

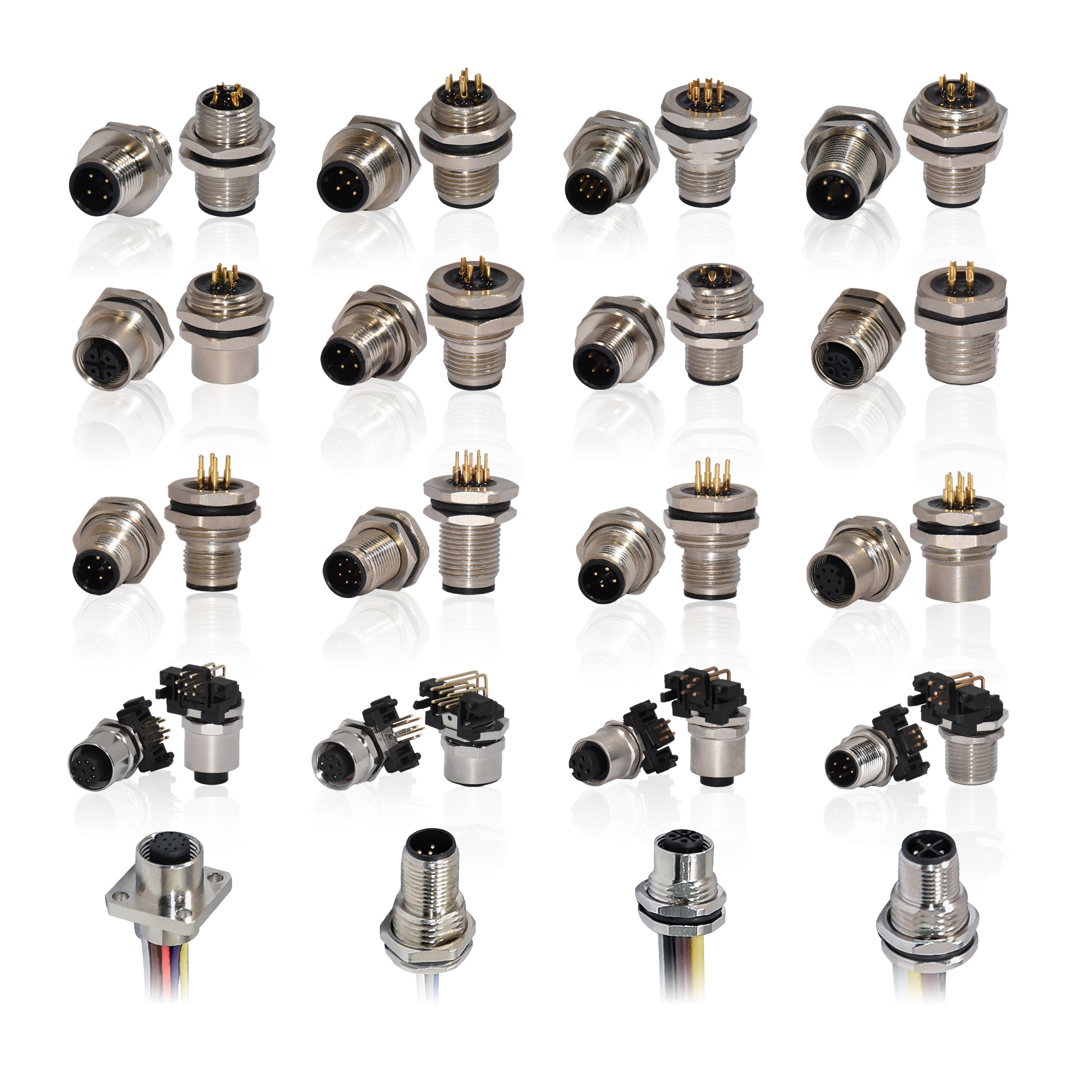

Descripción del montaje en panel del conector impermeable M12
1. Introducción general:
* 3/4/5/8/12 pines opcionales
* Método de cableado: instalación en placa PCB, soldadura, cableado
* Nivel de protección: IP67
* Funcionamiento en el rango de temperatura: -40℃~105 ℃
2. Característica del producto:
* Núcleos y pines a su elección
* Instalación de cable de soldadura, instalación de PCB
* Pines de soldadura, pines de PCB opcionales
* Impermeable, resistente al aceite, resistente al frío, antiinterferencias
* Fácil de instalar y mantener, reduce la tasa de error de conexión
* Forma del producto: circular, cuadrada y SMD
* Áreas de aplicación: maquinaria de construcción, aviación, industria naval, equipos eléctricos, equipos de automatización industrial.
* Funciones principales: recepción y conexión de señal efectiva y rápida, señal estable.
|
Grado de protección
|
IP67/IP68
|
|
Operación mecánica
|
>500 ciclos de acoplamiento
|
|
Resistencia de contacto
|
≤10mΩ
|
|
Material del conector
|
CuZn, TPU
|
|
Chapado de contacto
|
Au (chapado en oro)
|
|
Salida
|
Cable OD adecuado 3-6 mm
|

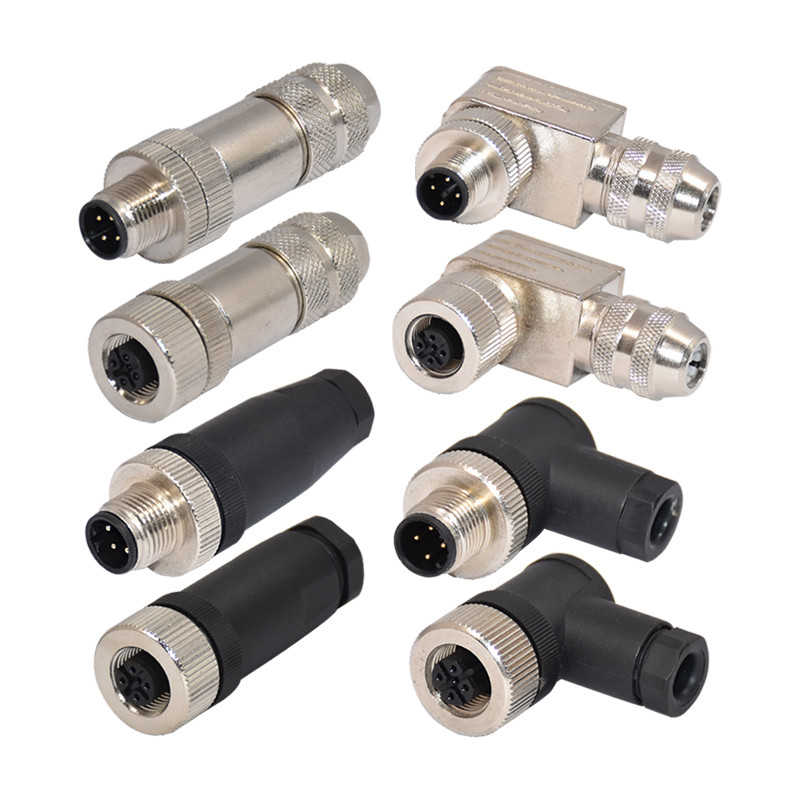

Descripción del tipo de ensamblaje del conector impermeable M12
1. Introducción general
- Número de pines: 3/4/5/8/12/17 pines
- Género: macho y hembra
- Orientación: Recta/Ángulo recto
- Material: plástico/metal
- Código: codificación A/B/C/D
- Método de cableado: Soldadura, bloqueo por tornillo
- Aplicación: se utiliza para transmitir señales digitales y analógicas de un dispositivo a otro, ya sea en tecnología de automatización o no.
Estos conectores garantizan la fiabilidad del procesamiento y la disponibilidad del sistema con su transmisión de datos segura óptima y un diseño excelente.
El concepto de blindaje patentado y la construcción mecánica robusta permiten que el conector funcione de forma fiable y segura en entornos industriales hostiles.
2. Característica del producto
* Opciones de configuración diversificadas: incluyen LED, conexiones/enchufes de campo, opciones multipolares y flexibilidad de cableado
* Menos tiempo de instalación: ahorre tiempo y energía durante la instalación
* Uso global: tecnología de conector M12 estandarizada internacionalmente con una variedad de códigos
* Diseño flexible: elija entre múltiples posibilidades de conexión para garantizar cualquier aplicación
* Longitud de cable personalizada: cableado libremente según los requisitos del cliente
|
Grado de protección
|
IP67/IP68
|
|
Operación mecánica
|
>500 ciclos de acoplamiento
|
|
Resistencia de contacto
|
≤10mΩ
|
|
Material del conector
|
CuZn
|
|
Chapado de contacto
|
Au (chapado en oro)
|
|
Material del cuerpo del conector
|
PA/CuZn niquelado
|

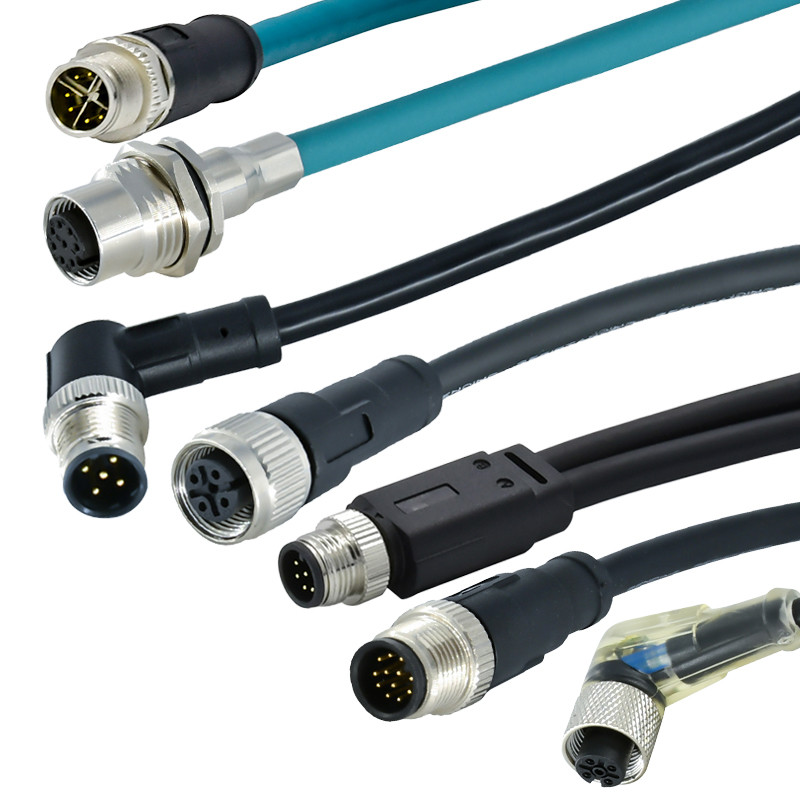

Descripción del cable moldeado del conector impermeable M12
* Conector de alto nivel según los estándares de la UE.
* Alta integridad de la señal y excelente rendimiento
* Longitud del cable de 1 m/2 m/5 m/10 m con material de PVC/PUR, macho o hembra, recto o en ángulo recto, color del cable, blindado o sin blindaje se puede personalizar según los requisitos del cliente.
* Método de conexión: moldeo por inyección
* Nivel de impermeabilidad: IP67/IP68
* Número de núcleos: 3 pines, 4 pines, 5 pines, 8 pines, 12 pines, 17 pines.
* Rendimiento de protección: IP67 o superior, cumple con los requisitos de protección ambiental ROHS y ha pasado la certificación de protección ambiental CE.
* Campos de aplicación: sensores, instrumentos de prueba, instrumentos electrónicos, comunicaciones, aviación, sistemas eléctricos, automatización industrial y otros campos.
* El conector de cable M12 se ha convertido en un componente de conexión eléctrica estándar internacional. Los productos son impermeables, resistentes al frío, resistentes a altas temperaturas, se instalan fácilmente, buen contacto. Se han utilizado en varios entornos complejos y hostiles.
|
Tipo
|
Moldeado
|
|
Grado de protección
|
IP67/IP68
|
|
Operación mecánica
|
>500 ciclos de acoplamiento
|
|
Material del conector
|
CuZn, TPU o PVC
|
|
Sistema de bloqueo del conector
|
Soldadura
|
|
Chapado de contacto
|
Au (chapado en oro)
|
